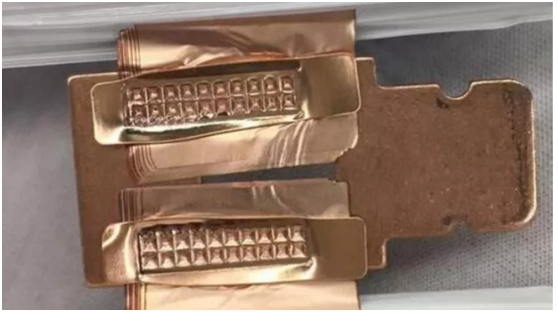

Máquina de soldadura ultra-sônica na folha de cobre e cinto de cobre

Princípio:

A alta frequência Onda de vibração é transmitida às duas superfícies metálicas a serem soldadas, e sob pressão, as superfícies metálicas são esfregadas contra uns aos outros para formar uma fusão entre as camadas moleculares. As vantagens são rápidas, poupança de energia, alta força de fusão, boa condutividade elétrica, boa condutividade térmica, sem faísca, e perto de frio Estado.

Aplicação:

Bateria Positivo e Negativo Ear Soldagem, Soldagem Terminal em Arnês de Fio, Terminal e Terminal Soldagem, Capacitor Positivo e Negativo Solda, Peça para Peça Soldadura, Peça para Linha Soldagem, Linha de Soldagem de Linha, Rebitando Soldagem, Linha Soldada em Chave chave.

Componente:

O equipamento é composto por um gerador, um componente de resistência sonora, um sistema pneumático, uma base de máquina e uma parte inferior mold. (A resistência acústica é composta por três peças: transdutor, chifre e soldadura cabeça)

Instrução:

1. Preparação: Verifique se os acessórios da máquina são completos. Configure a fonte de gás, o requisito de fonte de gás é maior do que ou igual a 0,6MPa. Máquina Acessórios: Transmissor, máquina, cabo de alimentação Quatro núcleo, linha de controle Cinco núcleo, linha do transdutor dois núcleo, linha de pedal três Core. Certifique-se de que a conexão esteja correta quando carregando a máquina

2.Conecte o cabo Existem três fios no final do cabo de alimentação, que são l e n. A Quatro Pin O soquete em uma extremidade é conectado ao gerador

3.Conecte a fonte de ar, passe a válvula de regulação da pressão e o medidor de pressão de ar para garantir que a pressão do ar seja 0.2-0.6mpa.

4.Conecte o cabo de conexão ao gerador e ao soquete na máquina Ligue o botão de energia e a luz indicadora é ligada.
