Análise de solda plástica ultra-sônica

Princípio:

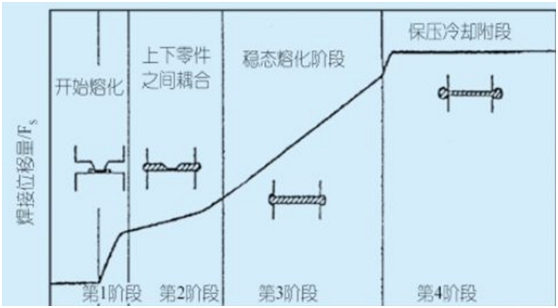

vibração mecânica ultra-sônica (Frequência de 10-70 KHZ, amplitude 1-250 μm) é aplicado a peças de plástico para produzir aquecimento local sob pressão (calor é devido ao efeito combinado da superfície e intermolecular fricção) e derretendo forma a solda. Como mostrado, o processo de solda ultra-sônica é dividido em quatro estágios.

Estágio 1: O chifre está em contato com a peça, aplicando pressão e começando a vibrar. O calor friccional dissipa as nervuras de orientação energética, e a solução flui para a ligação Superfície. À medida que a distância entre as duas partes diminui, a quantidade de soldagem (a distância entre as duas partes devido ao fluxo da derretida) diminui. Inicialmente, a quantidade de deslocamento de solda aumenta rapidamente e depois retarda como a costela de orientação de energia fundida se espalha e contatos a superfície da parte inferior Na fase de fricção sólida, o calor é gerado pela energia friccional entre as duas superfícies e a fricção interna na parte parte. O calor friccional faz com que o material polimérico aquecesse até o seu fusão ponto. A quantidade de calor depende da frequência de ação, amplitude e pressão.

Estágio 2: Um aumento na taxa de fusão resulta em um aumento na quantidade de deslocamento de soldagem e contato entre as superfícies das duas partes. Nesta fase, uma fina camada fundida é formada, e a espessura da camada fundida é aumentada devido à geração de calor contínua. O calor nesta fase é gerado por viscosidade dissipação.

Estágio 3: A espessura da camada de solução na solda permanece a mesma e acompanhada de uma distribuição de temperatura constante, fusão de estado estacionário. Ocorre.

Estágio 4: Após um período de tempo ou depois de atingir uma energia específica, nível de potência ou distância, a fonte de alimentação é desativada, a vibração ultra-sônica é interrompida, e a quarta fase é iniciada. A pressão é mantida e algumas das soluções extras são espremidas da articulação. A quantidade máxima de deslocamento é atingida quando A solda é resfriada e solidificada e difusão intermolecular ocorre.
