Ação de soldadura ultra-sônica da soldadura

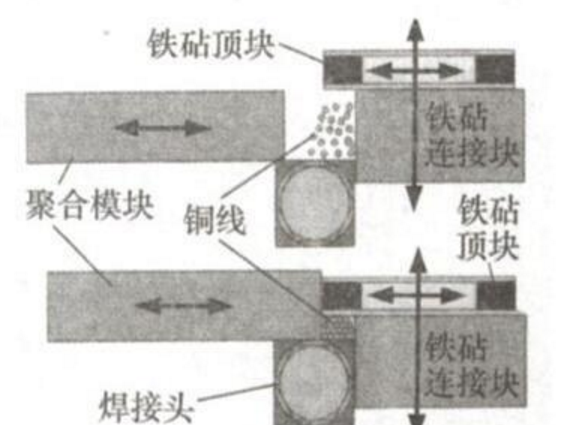

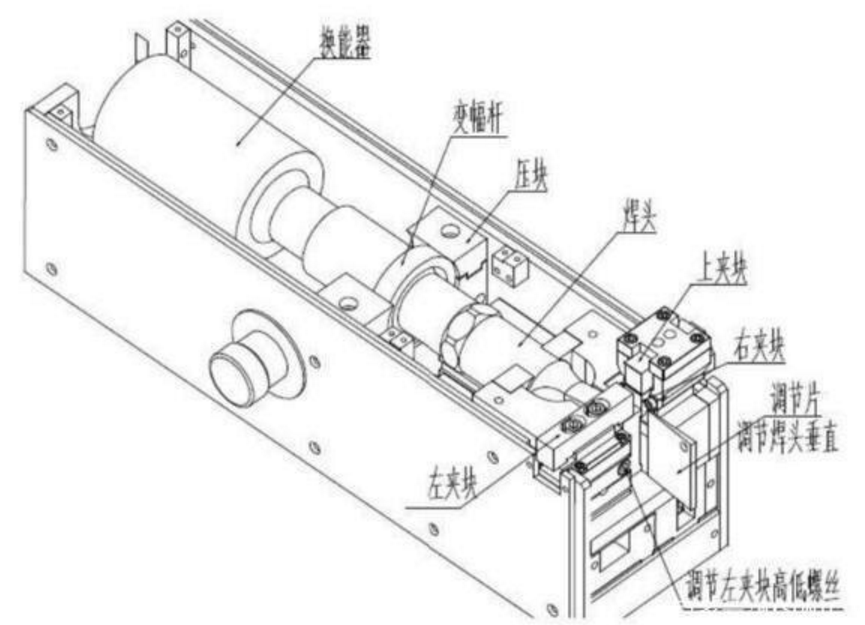

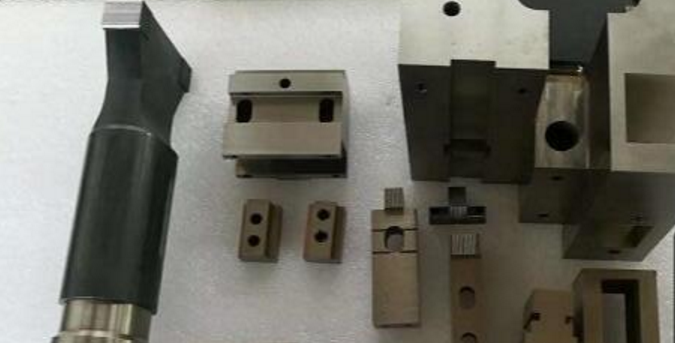

A ferramenta de máquina de soldagem de arame de fio ultrassônico é principalmente composta de quatro peças: Cabeça de solda, bloqueio de bigorna, bigorna o bloco superior e polimerização Módulo. Quando Soldagem, os fios são organizados verticalmente e firmemente ligados à conexão de anvil bloco. Após o interruptor do pé, o módulo de polimerização se move para O bloco superior da Bigéria, e o bloco de conexão do Anvil é conectado ao bloco superior da anvil para mover para baixo, e a linha é firmemente. Pressionado na zona de solda, a cabeça de solda vibra e transfere energia para o fio de cobre, soldando assim o arnês de fio juntos.

Quando Soldagem, exceto para a vibração da cabeça de solda, as outras cabeças de ferramentas não estão se movendo. Após a conclusão da soldagem, o módulo de polimerização é retraído, o bloco superior da anvil é retraído, e o bloco de conexão de anvil é levantado, para que o arnês do fio possa ser tirado Out. Desde A cabeça de soldagem é vibrando, e as outras cabeças de ferramentas são fixas, a fim de evitar a soldagem entre as cabeças da ferramenta e a cabeça de soldagem, a máquina de solda é danificada, então a superfície superior da cabeça de soldagem e a superfície inferior do módulo de polimerização e a superfície lateral do bloco superior da anvil é uma lacuna de 0,025 mm é deixado na lateral do bloco de conexão de anvil para que a cabeça de solda não puder estar em contato com outra ferramenta cabeças. deve também não haver detritos como cobre quebrado entre estes lacunas, caso contrário, a superfície de trabalho da cabeça da ferramenta será corroída durante A soldagem, e a placa de circuito pode ser danificada em casos graves.

Desde A vibração ultra-sônica é gerada pela cabeça de soldagem, a energia é transmitida a partir da cabeça de soldagem para o topo da bigorna bloco. Portanto, quanto mais perto a energia é para a cabeça de soldagem, mais energia é transferida de cima para baixo, então a linha deve ser de espessura. O fio é colocado na extremidade mais baixa, perto da superfície da cabeça de solda, e os fios mais finos são organizados verticalmente para cima em ordem, para que o fio grosso possa obter uma grande energia, evitando assim excesso de soldagem ou insuficiente soldagem. O alinhamento vertical impede a solda lateral e garante a solda Qualidade.

Requisitos de soldagem ultra-sônica para colocação de arame

Quando Realizando a soldagem ultra-sônica, é necessário estabelecer parâmetros relevantes, como área transversal de arame, alinhamento de arame, pressão, soldadura, amplitude, largura, pressão, energia e a casa. Durante o processo de soldagem, os fios devem Seja verticalmente sobreposto e as linhas de seção grandes devem ser colocado perto da ferramenta de soldagem abaixo para tornar a soldagem suficiente; os condutores devem ser colocado perto da superfície da bigorna e junto para torná-lo forte o suficiente depois soldadura. O comprimento da sobreposição do condutor geralmente é definido como 13 ~ 15 mm, a duração da sobreposição é muito curta, a resistência de soldagem não é fácil de garantir, a duração da sobreposição é muito longa, a ponta de solda é fácil de formar uma elevação, e a operação do próximo processo é inconveniente. Oxidação, fios quebrados, defeitos e derretimento da camada isolante não são permitidos na superfície da superfície soldada

Parâmetros importantes e vantagens da soldagem ultra-sônica

1)A amplitude é a distância máxima na direção da vibração do ponto de partida da vibração, em microns. Eles interagir quando soldagem, que afeta diretamente a qualidade de soldagem do fio Fios diferentes têm diferentes configurações.

2)A superfície do módulo de polimerização de largura e a superfície oposta do bloco de conexão de anúncio, o espaçamento entre durante Soldagem, em milímetros, o tamanho do qual determina a largura da solda.

3)A pressão é a pressão exercida pelo bloco de anvil no fio de cobre da solda zona. A magnitude da pressão está relacionada à pressão do gás. A direção da ação é perpendicular à direção da vibração, em libras por quadrado polegada.

4)A energia total liberada pela máquina de solda durante o processo de soldagem de energia, em joules. Que é, quando a energia liberada durante A soldadura atinge o valor definido, a soldagem é concluída.

A solda ultra-sônica tem sua única Vantagens:

1 alta resistência de soldagem, excelente condutividade elétrica após soldagem, extremamente baixa ou quase zero resistividade;

2 materiais de soldagem têm não derretimento, não-frágil Maestro Características;

3 curto tempo de soldagem, eficiência muito melhorada, rápido, economia de energia;

4 processo de soldagem é estável, detecção on-line controle;

5 não precisa de nenhum gás, solda, fluxo;

6 soldagem sem faíscas, fumaça, ecologicamente correta e Seguro;

7 Melhorar a qualidade de soldagem, para garantir a confiabilidade do condutor de produtos Desempenho.
