Soldagem de linha de amostragem da placa de proteção da bateria

Devido a flutuações no processo de produção real, mesmo que as células usadas na mesma bateria sejam consistentemente agrupadas, a diferença entre as células individuais ainda está Objetivo. A bateria de energia é grande em tamanho e o ambiente em que as baterias são usadas em posições diferentes também são diferentes. Depois que as células individuais são agrupadas em série, estes As diferenças aumentarão ainda mais devido à inconsistência dos núcleos de células individuais, por isso, é necessário medir cuidadosamente a tensão das células

A amostragem de tensão determina diretamente o estado da bateria, tornando esta função de coleta de tensão um dos aspectos mais importantes de toda a garantia de segurança Sistema.

O diâmetro da linha de amostragem precisa considerar a seguinte operação Correntes. Sob as seguintes correntes de operação, vamos considerar os seguintes parâmetros básicos:

• CORRENTE QUIESCENT (IPARA): Isso O valor atual é a corrente parasitária em todo o loop de aquisição e o interior ASIC

• Corrente de trabalho (iwork): Isso é aplicado de acordo com a corrente de funcionamento no momento da aquisição da ASIC selecionada.

• Corrente Balanced (Iblance): A corrente de equalização projetada, a limitação geral é a resistência à equalização, que também é muito importante para toda a aquisição design.

• Fusível atual (IFUSE): Se usando fusíveis desenhados por do FPC Circuito próprio ou fusíveis de chips comprados, a corrente de fusível projetada e design precisa ser cuidadosamente considerado.

• Soft & Corrente de curto-circuito duro (Isort): refere-se à corrente de impedância correspondente no caso de um curto-circuito duro no circuito real.

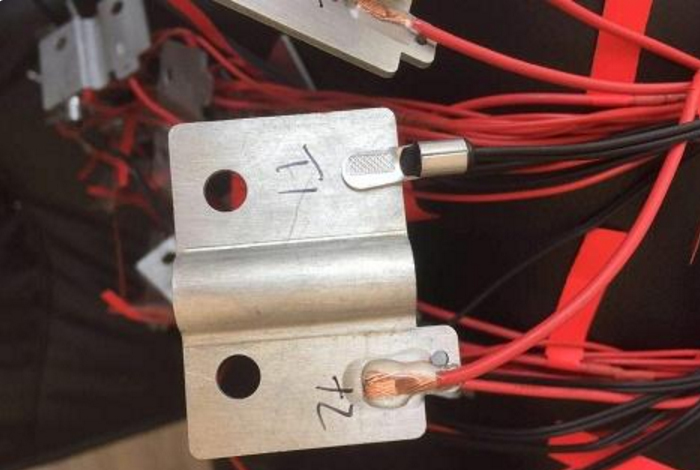

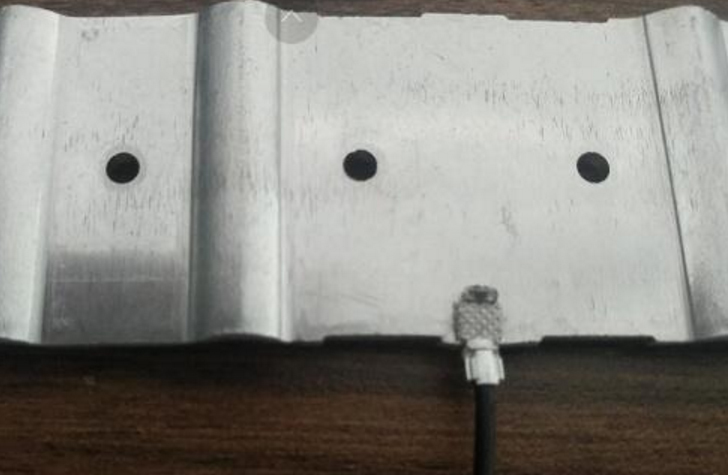

A conexão entre o fio de cobre e o barramento de alumínio precisa considerar a combinação de dois Substâncias.

a) A diferença potencial entre os elementos de cobre e alumínio causa corrosão eletroquímica

b) Em altas temperaturas, os dois elementos podem formar compostos intermediários, e a resistência da interface sobe e se torna frágil.

c) Durante O tratamento aqui, o revestimento é realizado no barramento de alumínio, e após a soldagem, a articulação é selada (formando Condição hermética para bloquear a eletroquímica corrosão)

d) O coeficiente de expansão de alumínio é tão alto quanto 39% maior do que cobre. Quando Dois condutores de metal são conectados e passam a corrente, o ponto de conexão gera calor devido à resistência de contato e ambos os condutores expandir. Aqui, se o controle de aumento de temperatura não é razoável, pode causar alguns possíveis problemas

Alguns problemas são relativamente pequenos se cobre-alumínio Barramento é usado. Se Nenhuma transferência é usada, há um novo desafio em Como Para garantir a confiabilidade a longo prazo do contato sem a vedação
